Messgerät zur Leckortung und Druckprüfung: Das UM-850 im Überblick

Für die Lecksuche mit Formiergas, eine digitale Druckprüfung und die Ortung verdeckter Leitungen werden normalerweise unterschiedliche Messlösungen benötigt. Das Universal-Messgerät UM-850 bündelt diese Anwendungen in einem modularen System. Unser fapatrock Bereichsleiter Michael Oswald stellt das Gerät im Video vor, zeigt wie es aufgebaut ist und mit welchem Zubehör es sich erweitern lässt.

Ein Messgerät – verschiedene Aufgaben

Wer professionell Leckagen sucht, Leitungen prüft oder deren Verlauf bestimmen möchte, steht häufig vor einer grundlegenden Frage:

Benötige ich für jede Anwendung ein eigenes Messgerät?

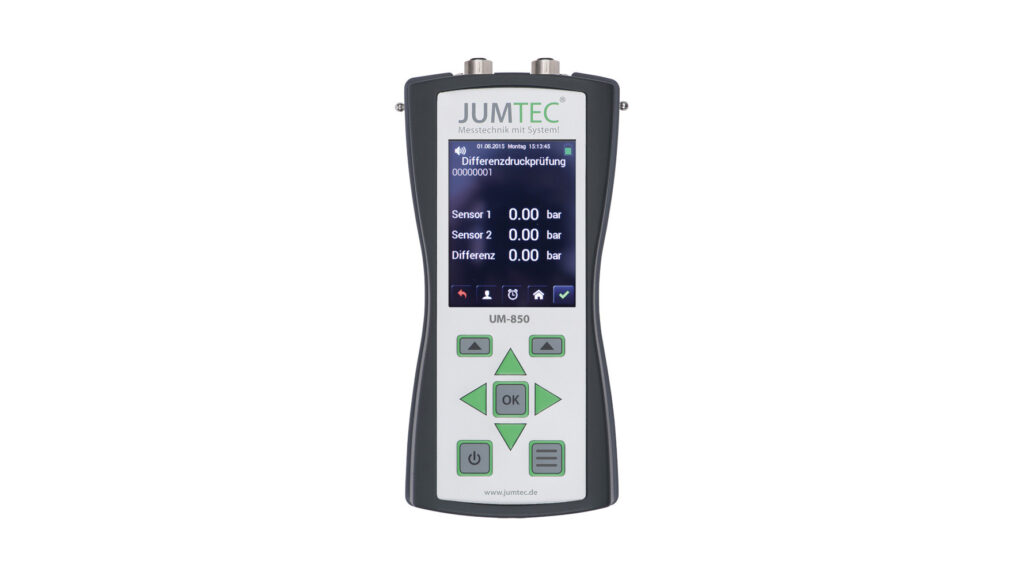

Nicht zwingend. Das UM-850 ist als modulares Universal-Messgerät konzipiert. Das Grundgerät bildet die gemeinsame Basis und wird je nach Aufgabe mit einem passenden Sensor oder Ergänzungsset verbunden.

Damit lässt sich das System unter anderem einsetzen für:

• die Lecksuche mit Formiergas,
• digitale Druckprüfungen,
• Differenzdruckmessungen,
• die Ortung verdeckter Leitungen,
• die Dokumentation von Messwerten.

Das UM-850 ist somit nicht nur ein einzelnes Lecksuchgerät. Es ist eine erweiterbare Messplattform für unterschiedliche Aufgaben in der Leckortung und Gebäudetechnik.

Wichtig: Das UM-850-Grundset enthält das Grundgerät UM-850 mit Reset-Stecker, Li-Ionen-Ladegerät, Tragegurt, Bedienungsanleitung und Transportkoffer. Die für die Anwendung erforderlichen Sensoren sind als separates Zubehör erhältlich.

Für wen eignet sich das digitale Universal-Messgerät UM-850?

Das UM-850 richtet sich an Fachpersonen und Unternehmen, die regelmässig Mess-, Prüf- und Ortungsarbeiten ausführen. Dazu gehören beispielsweise:

• Fachbetriebe für Leckortung,
• Wasserschadensanierer,
• Sanitär- und Heizungsunternehmen,
• Gebäudetechnikerinnen und Gebäudetechniker,
• Service- und Instandhaltungsbetriebe,
• Fachpersonen für Flachdachkontrollen.

Besonders sinnvoll kann das System sein, wenn Sie mehrere Messverfahren benötigen, aber nicht für jede Anwendung ein separates Grundgerät anschaffen und mitführen möchten.

Tipp: Wer dagegen dauerhaft nur eine einzelne, klar definierte Messaufgabe ausführt, sollte das modulare UM-850 mit einem spezialisierten Einzelgerät vergleichen. Es nützt nichts, ein Gerät mit vielen Funktionen zu besitzen, wen Sie diese in Ihrem Arbeitsalltag gar nicht benötigen.

Welches Zubehör benötige ich für welche Anwendung?

Das passende Zubehör hängt davon ab, welche Aufgabe Sie mit dem UM-850 ausführen wollen. Hier ein Überblick:

Aufgabe	Passendes Zubehör
Lecksuche mit Formiergas in Gebäuden	Formiergasset H2 fein
Lecksuche mit Formiergas im Aussenbereich / auf Flachdächern	Saug-Sensor GS-450
Digitale Druckprüfung	Ergänzungsset digitale Druckprüfung
Ortung verdeckter Leitungen	Ergänzungsset Leitungsortung

Lecksuche mit Formiergas

Eine mögliche Anwendung des UM-850 ist die Lecksuche mit Formiergas 95/5. Dieses Gasgemisch besteht aus 95 Prozent Stickstoff und 5 Prozent Wasserstoff.

Für die Prüfung wird das Formiergas in eine vorbereitete Leitung eingeleitet. Tritt es an einer undichten Stelle aus, kann der Wasserstoff mit einem geeigneten Sensor erfasst werden.

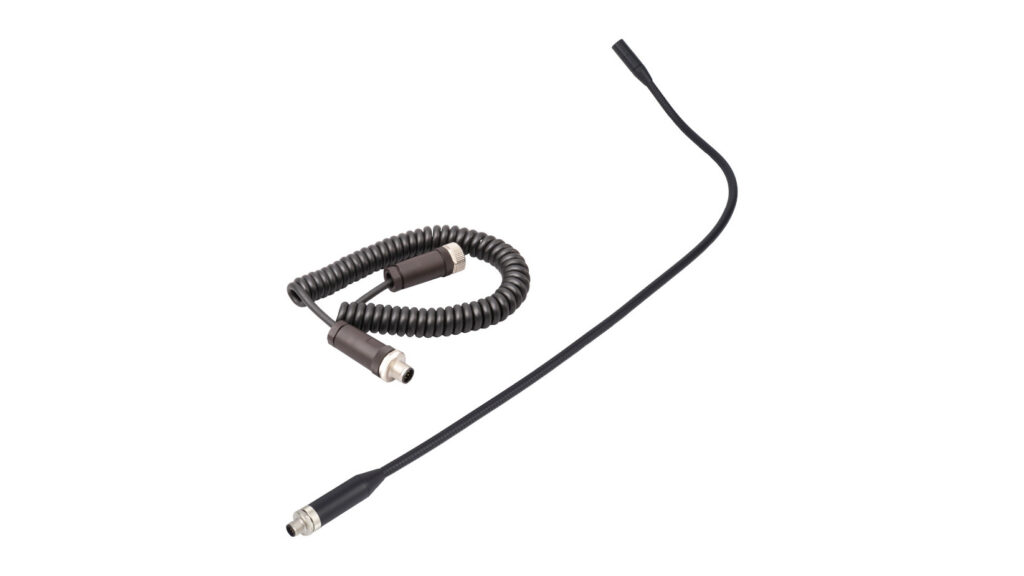

Für diese Anwendung wird das UM-850 mit dem Wasserstoffsensor GS-433 ergänzt. Der flexible Sensorarm unterstützt die Untersuchung schwer zugänglicher Stellen.

Zusätzlich werden unter anderem benötigt:

Was ist bei der Formiergassuche zu beachten?

Die Qualität einer Formiergassuche hängt nicht allein vom Messgerät ab. Auch die Vorbereitung der Leitung, die kontrollierte Einleitung des Gases und die Bedingungen am Einsatzort beeinflussen das Ergebnis.

Vor der Messung sollte daher geklärt werden:

• Ist die Leitung für das Prüfverfahren vorbereitet?
• Welcher Prüfdruck ist zulässig?
• Sind alle notwendigen Anschlüsse vorhanden?
• Kann austretendes Gas an die zu untersuchende Oberfläche gelangen?
• Gibt es Luftströmungen, die das Ergebnis beeinflussen könnten?

Das Messgerät ersetzt somit nicht die fachgerechte Vorbereitung und Interpretation der Messung.

Digitale Druckprüfung von Leitungen

Mit dem passenden Ergänzungsset mit Drucksensor können Sie das UM-850 für digitale Druckprüfungen einsetzen. So können Sie testen, ob eine Leitung einen vorgegebenen Druck über einen bestimmten Zeitraum hält. Ein Druckabfall kann auf eine Undichtigkeit hinweisen. Er muss jedoch immer im Zusammenhang mit dem Prüfaufbau, den Umgebungsbedingungen und der untersuchten Installation beurteilt werden.

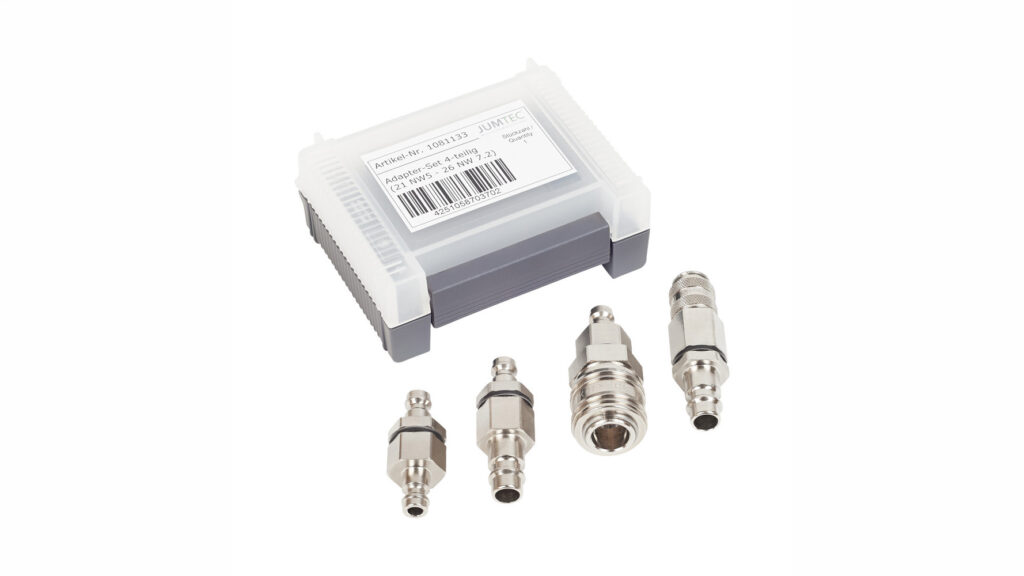

Je nach Einsatzgebiet werden unterschiedliche Druckbereiche, Schläuche, Anschlüsse und Adapter benötigt, welche in unserem Ergänzungsset enthalten sind.

Verdeckte Leitungen orten

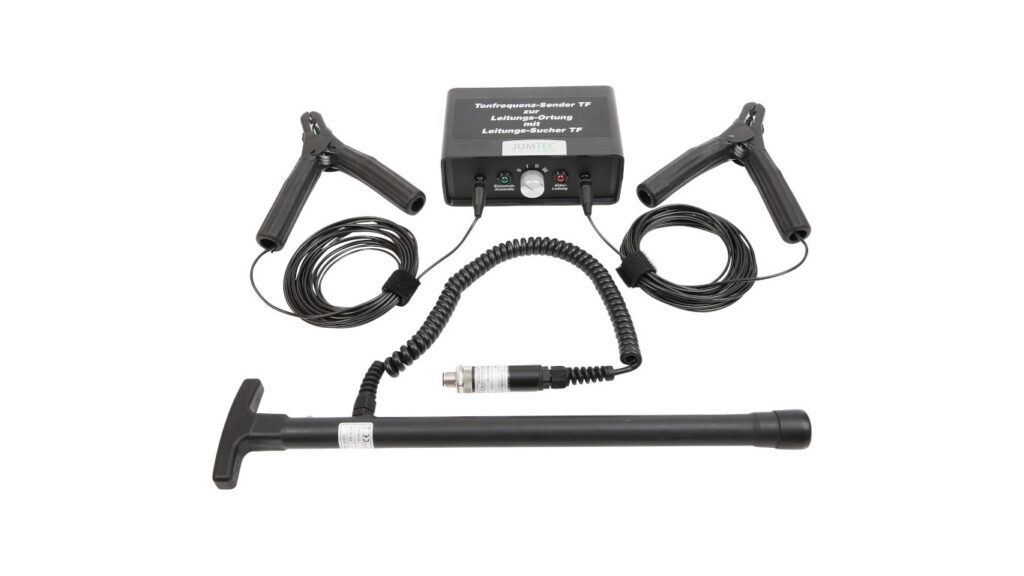

Mit dem Ergänzungsset Leitungsortung können Sie das UM-850 für die Ortung von Leitungen und Kabeln einsetzen. Das System arbeitet nach dem Sender-Empfänger-Prinzip. Ein Sender speist ein Signal in die betreffende Leitung ein. Mit dem Empfänger wird dieses Signal verfolgt, sodass sich der Leitungsverlauf eingrenzen lässt.

Das kann unter anderem hilfreich sein:

• vor Bohr- oder Öffnungsarbeiten,
• bei unbekannten Leitungsverläufen,
• bei Sanierungsarbeiten,
• bei der Fehlersuche in bestehenden Installationen,
• zur Vorbereitung weiterer Leckortungsmassnahmen.

Die Genauigkeit der Ortung hängt von verschiedenen Faktoren ab, beispielsweise vom Leitungsmaterial, der Einbautiefe, dem Untergrund und möglichen Störsignalen.

Formiergassuche auf Flachdächern

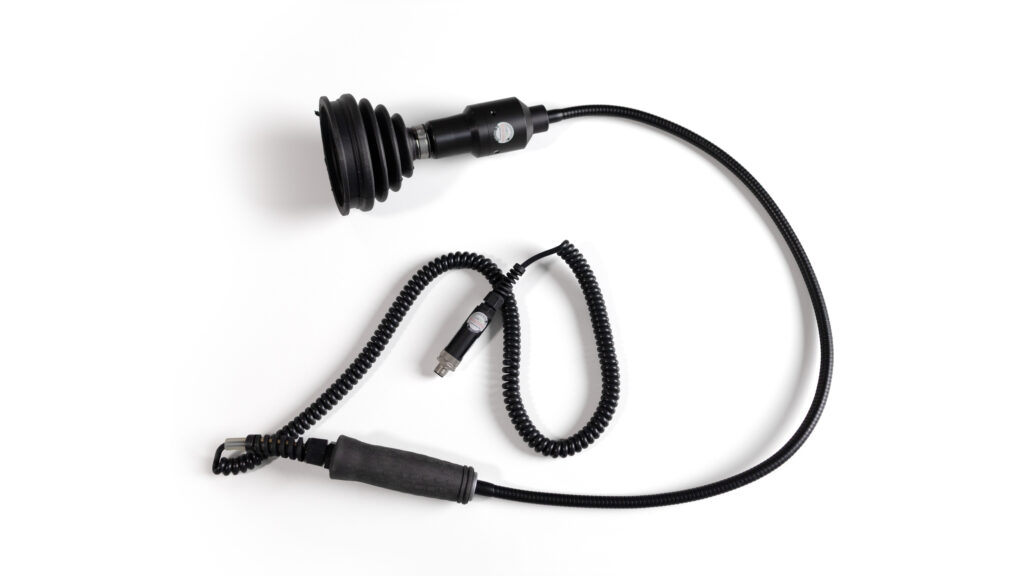

Für die Formiergassuche im Aussenbereich und auf Flachdächern können Sie das UM-850 mit dem Saug-Sensor GS-450 erweitern.

Im Unterschied zur punktuellen Untersuchung mit einem flexiblen Gas-Sensor ist der Saug-Sensor für die Gasaufnahme an Oberflächen ausgelegt. Seine Gummimanschette unterstützt die gezielte Untersuchung der betreffenden Fläche. Diese Anwendung kann beispielsweise bei der Suche nach Undichtigkeiten in Flachdachaufbauten relevant sein.

Wie funktioniert die automatische Sensorerkennung?

Unsere kompatiblen digitalen Sensoren werden über die Universalschnittstelle mit dem UM-850 verbunden. Das Grundgerät erkennt den angeschlossenen Sensor und stellt Ihnen automatisch die dazugehörige Messfunktion bereit. Die relevanten Kalibrierdaten sind im jeweiligen Sensor hinterlegt. Muss ein Sensor überprüft oder kalibriert werden, betrifft dies daher nicht zwingend das gesamte Grundgerät.

Für Sie als Anwenderinnen und Anwender ergeben sich daraus mehrere praktische Vorteile:

• eine gemeinsame Bedienoberfläche für verschiedene Anwendungen,
• weniger manuelle Gerätekonfiguration,
• eine schrittweise Erweiterung des Messsystems,
• Kalibrierdaten direkt im jeweiligen Sensor,
• weniger unterschiedliche Grundgeräte im Fahrzeug oder Lager.

Wie werden die Messwerte dokumentiert?

Bei professionellen Prüfungen genügt ein einzelner angezeigter Messwert häufig nicht. Die Ergebnisse müssen einem Auftrag, einem Objekt und einem bestimmten Zeitpunkt zugeordnet werden können. Das UM-850 unterstützt die Speicherung von Messdaten zusammen mit ergänzenden Informationen. Die Daten können anschliessend über eine USB-Verbindung übertragen oder mit einem optional erhältlichen Infrarotdrucker ausgegeben werden.

Eine nachvollziehbare Dokumentation bringt folgende Vorteile mit sich. Sie können:

• Messabläufe gegenüber Auftraggebenden festhalten
• Ergebnisse später erneut prüfen
• verschiedene Messungen miteinander vergleichen
• weitere Sanierungs- oder Reparaturarbeiten vorbereiten.

Fazit: So finden Sie die passende UM-850-Konfiguration

Das UM-850 ist ein modulares Messgerät für Fachpersonen, die unterschiedliche Aufgaben in der Leckortung, Druckprüfung und Leitungsortung durchführen. Die Stärke des Systems liegt in der gemeinsamen Gerätebasis, die Sie mit den passenden Sensoren und Ergänzungssets erweitern können. Vor dem Kauf sollten Sie deshhalb festlegen, welche Messungen Sie durchführen möchten. Daraus ergibt sich, welches Zubehör Sie zusätzlich zum Grundgerät benötigen.

Sie wissen noch nicht, ob das UM-850 zu Ihnen passt und mit welchen Sensoren Sie es optimal erweitern können? Wir beraten Sie gerne.
